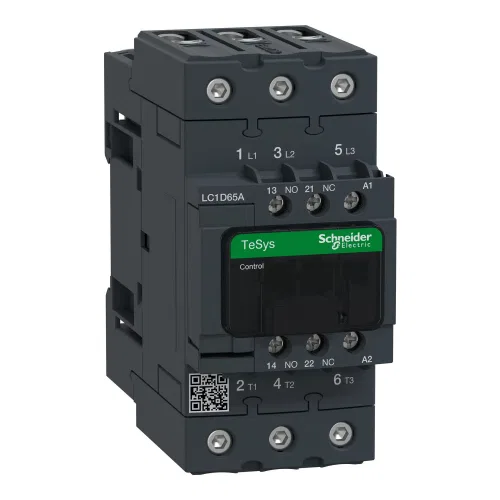

Контактор Schneider Electric TeSys LC1D 3P LC1D65AM7 (65 А, 440/220 В AC) (ШНАЙДЕР)

Основная информация о LC1D65AM7

Schneider Electric TeSys LC1D LC1D65AM7 это контактор на 3 полюса для коммутации силовых цепей переменного тока в режимах AC-3 и AC-4. Модель рассчитана на номинальный рабочий ток Ie: 80 А для AC-1, 400 В и 65 А для AC-3, 400 В. Номинальная коммутируемая мощность составляет 30 кВт при AC-3, 400 В и 11 кВт при AC-4, 400 В.

Катушка управления выполнена под сеть переменного тока: номинальное напряжение цепи управления Us составляет 220 В (50 Гц). Для подключения силовой цепи предусмотрены винтовые зажимы. Вспомогательная контактная группа включает по 1 нормально замкнутому (НЗ) и по 1 нормально разомкнутому (НО) контакту, а силовые контакты являются нормально разомкнутыми (3 шт.).

Основные характеристики

• Трехполюсное исполнение: 3 нормально разомкнутых силовых контакта.
• Номинальный рабочий ток: Ie AC-1, 400 В 80 А; Ie AC-3, 400 В 65 А.
• Коммутируемая мощность: AC-3, 400 В 30 кВт; AC-4, 400 В 11 кВт.
• Катушка управления Us AC 220 В, 50 Гц.
• Подключение силовой цепи: винтовое соединение.

Где применяется

LC1D65AM7 применяют в схемах управления с питанием силовой части 400 В, когда требуется контактор TeSys LC1D с катушкой управления 220 В AC и встроенными вспомогательными контактами для сигнализации и блокировок.
